스마트 팬 - 2

BaeJuo 2018. 9. 14. 18:02

이전 포스트에 이어

나머지 버튼과 케이스 부분을 정리하려 한다.


버튼은 2개

1. 메인 전원 스위치

2. 모드 선택 버튼


버튼 구매

https://ko.aliexpress.com/item/GREATZT-25-12X12-module-button-rgb-touch-switch-module-hat-High-output/32835094039.html?spm=a2g12.search0104.3.1.42ee508cSHpack&ws_ab_test=searchweb0_0%2Csearchweb201602_5_5016820_10065_10068_5017120_10059_10696_100031_10084_10083_10103_451_10618_452_10307_10712_5017020_10713_5016920%2Csearchweb201603_1%2CppcSwitch_3&algo_expid=f70bb88e-e54c-4bbc-9070-6e59fed4eaac-0&algo_pvid=f70bb88e-e54c-4bbc-9070-6e59fed4eaac&priceBeautifyAB=0



메인 전원 스위치는 이전에 쓰던 멀티탭의 스위치를 재활용해서 케이스 뒤쪽에 설치

모드 선택 버튼은 아두이노 푸시 버튼을 풀업 저항으로 걸어

케이스 윗 부분에 설치할 것이다.


아두이노 시스템은 어떻게 구현할 것인가?

총 3개의 모드가 있다.

1. 선풍기

2. 온풍기

3. 자동

모드 순서: 대기(0)-자동(1)-선풍기(2)-온풍기(3)


선풍기 모드는 팬만 작동

온풍기 모드는 팬과 발열판이 함께 작동

자동모드는 주변 온도에 따라 선풍기 모드로 작동할 것인지, 온풍기 모드로 작동할 것인지 판단한 후 작동한다.


상태는 전원Index, 모드Index 두 변수를 이용한다.

부저는 모드가 변할 때 마다 특정 소리를 내준다.

RGB LED는 모드마다 색이 변한다.(대기:초록, 선풍:파랑, 온풍:빨강, 자동:노랑(빨강+초록))



[대기상태]

(전원Index = 1, 모드Index = 0)

메인 전원 스위치를 킨다. 그러면 아두이노만 작동을 시작하게 된다.

발열판과 팬은 릴레이로인해 작동이 안되는 상태.

아두이노의 전원이 켜지면 켜짐을 알리는 부저를 울린다.

이때 RGB LED는 초록 빛을 낸다.

온풍기 모드에서 푸시 버튼을 한 번 누르거나 리모컨으로 '▶'을 누르면 다시 대기 상태로 돌아온다.


[자동 모드]

(전원Index = 1, 모드Index = 1)

대기모드에서 푸시 버튼을 한 번 누르거나 리모컨으로 '▶'을 누른다.

리모컨 '1' 버튼을 누르면 어느 모드에서든지 자동 모드로 변하게 한다.

버저 소리와 LED 노란빛과 선택된 모드의 빛(선풍:파랑, 온풍:빨강)을 번갈아가며 낸다.


[선풍기 모드]

(전원Index = 1, 모드Index = 2)

자동모드에서 푸시 버튼을 한 번 누르거나 리모컨으로 '▶'을 누른다.

리모컨 '2' 버튼을 누르면 어느 모드에서든지 선풍기 모드로 변하게 한다.

버저 소리와 LED 파란빛을 낸다.


[온풍기 모드]

(전원Index = 1, 모드Index = 3)

선풍기모드에서 푸시 버튼을 한 번 누르거나 리모컨으로 '▶'을 누른다.

리모컨 '3' 버튼을 누르면 어느 모드에서든지 온풍기 모드로 변하게 한다.

버저 소리와 LED 붉은빛을 낸다.


<리모컨>

▶: 다음 모드

◀: 이전 모드

0: 대기모드

1: 자동

2: 선풍기

3: 온풍기

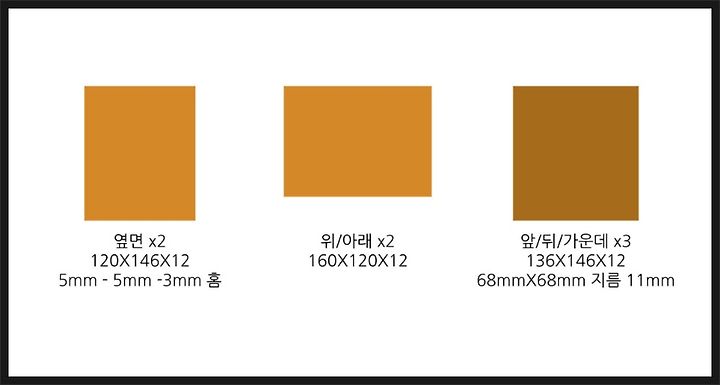

목재는 아무런 후가공 없이 크기대로!

원형 타공을 3개 뚫어야 하지만... 너무 비싸서

원형 타공용 드릴 비트를 알리에서 구매하기로 했다.




원형타공 비트

https://ko.aliexpress.com/item/Alloy-120mm-200mm-Drills-Adjust-Wood-Circle-Hole-Saw-Cutter-Tool-Kit-Set-Cordless-Drill-Bit/32901130963.html?spm=a2g12.search0104.3.80.b81a5cc619zhuN&ws_ab_test=searchweb0_0,searchweb201602_5_5016820_10065_10068_5017120_10059_10696_100031_10084_10083_10103_451_10618_452_10307_10712_5017020_10713_5016920,searchweb201603_1,ppcSwitch_3&algo_expid=6008c09e-8fa8-4e8c-8dbf-3e66bebebce2-11&algo_pvid=6008c09e-8fa8-4e8c-8dbf-3e66bebebce2&priceBeautifyAB=0



목재 가격은 3,850원!

확실히 MDF가 저렴하긴 하다.

원목의 느낌이 안나 조금 싼티가 나긴 하지만 실용성 면에서는 짱짱맨!



이렇게 해서 총 예상 비용을 계산해보면

알리익스프레스 직구 구매 비용: $42.37(가공에 쓰일 장비와 예비 부품들로 인해...)

목재 가공 비용: 6,650원(배송비 포함)


대략 5만원 정도의 비용이 들어간 것 같다.

직구 상품의 경우 배송 시간이 상당히 걸리므로 빠르게 주문을!

하려 했지만 주문 과정중에 생각보다 배송비가 많이 나와... 국내에서 싸게 살 수 있는 곳을 찾았다.


그래서 결국! 57,073원에 최종 낙찰!!


주문은 차차!


그럼 오늘은 끝!
