[Juo-Factory] 납 연기 흡입기

오랜만에 글을 올립니다!

글을 쓰는 것이 쉽지 않네요.. ㅎㅎ

그래도 이제부터라도 꾸준히 작업들을 기록하고 남겨보려합니다!



새로운 시작의 첫 작품은!?



요즘.. 납땜 작업을 많이 하고 있는데

생각보다 연기가 많이 나더라구요.. ㅎㅎ

(몸에 크게 지장은 없다고 하지만 그래도 찝찝한..? ㅎㅎ)



그래서 만들기로 결심한 오늘의 작품은!?!?

[납 연기 흡입기]

집에 있는 재료와 부품으로 간단히 만들었어요!

3D 프린팅 작업까지 포함해서 하루만에 만든 작품!

그럼 준비물부터 살펴보도록 할게요.



0. 준비물

가. 12V 120mm 쿨링팬과 철망



나. 전원용 USB 케이블과 전원 스위치



다. 공기 정화용 필터



필터는 탄소 필터(사진은 따로 못찍어서 만드는 과정 중에..)와 진공 청소기용 필터를 사용했어요.

구매 링크는 아래에..



https://ko.aliexpress.com/item/32972295474.html?spm=a2g0s.9042311.0.0.27424c4dwQd7Xv

US $0.76 17% OFF|코튼 필터 인/아웃렛 필터 hepa electrolux motor 용 진공 청소기-에서공기 청정기 부품부터 가전 ​​제품 의 AliExpress



1. 케이스



먼저 케이스를 모델링을 했어요.

130x130x80 mm 크기로 평소 작업하는 책상에 맞게 소형으로 모델링을 했습니다.



앞면에 공기를 흡입할 구멍을 크게 내고 뒷면은 뚫어 놓았어요.

그리고 쿨링팬을 고정시킬 수 있게 기둥을 4개 만들어 주고

상단엔 버튼 구멍을, 옆면엔 전원 케이블 구멍을 만들어 줬어요.

뒷면에는 진공청소기용 필터와 쿨링팬 사이에 공간을 두기 위한 틀을 양 옆으로 만들었고

진공청소기용 필터가 케이스에 장착될 수 있게 고정시킬 핀 구멍을 양 옆으로 4개 만들어 줬습니다.



그 다음 진공청소기용 필터와 쿨링팬 사이에 공간을 안정적으로 두기 위해 만든 필터 프레임, 그리고 필터를 케이스에 고정시킬 핀 4개를 만들었어요.



그런 다음 3D 프린터로 출력!

케이스와 핀 출력 시간은 약 6시간 40분 정도,

프레임 출력시간은 1시간 30분 정도 걸렸습니다.





2. 조립

이제 케이스에 차례대로 조립하며 배선작업을 하는 일이 남았습니다.



가. 탄소필터 장착

집에 있는 탄소 필터를 케이스 크기에 맞게 잘라 넣어줍니다.

이때 쿨링팬 고정용 기둥 위치에 맞게 구멍을 뚫어 통과시켜 넣어줘야해요.

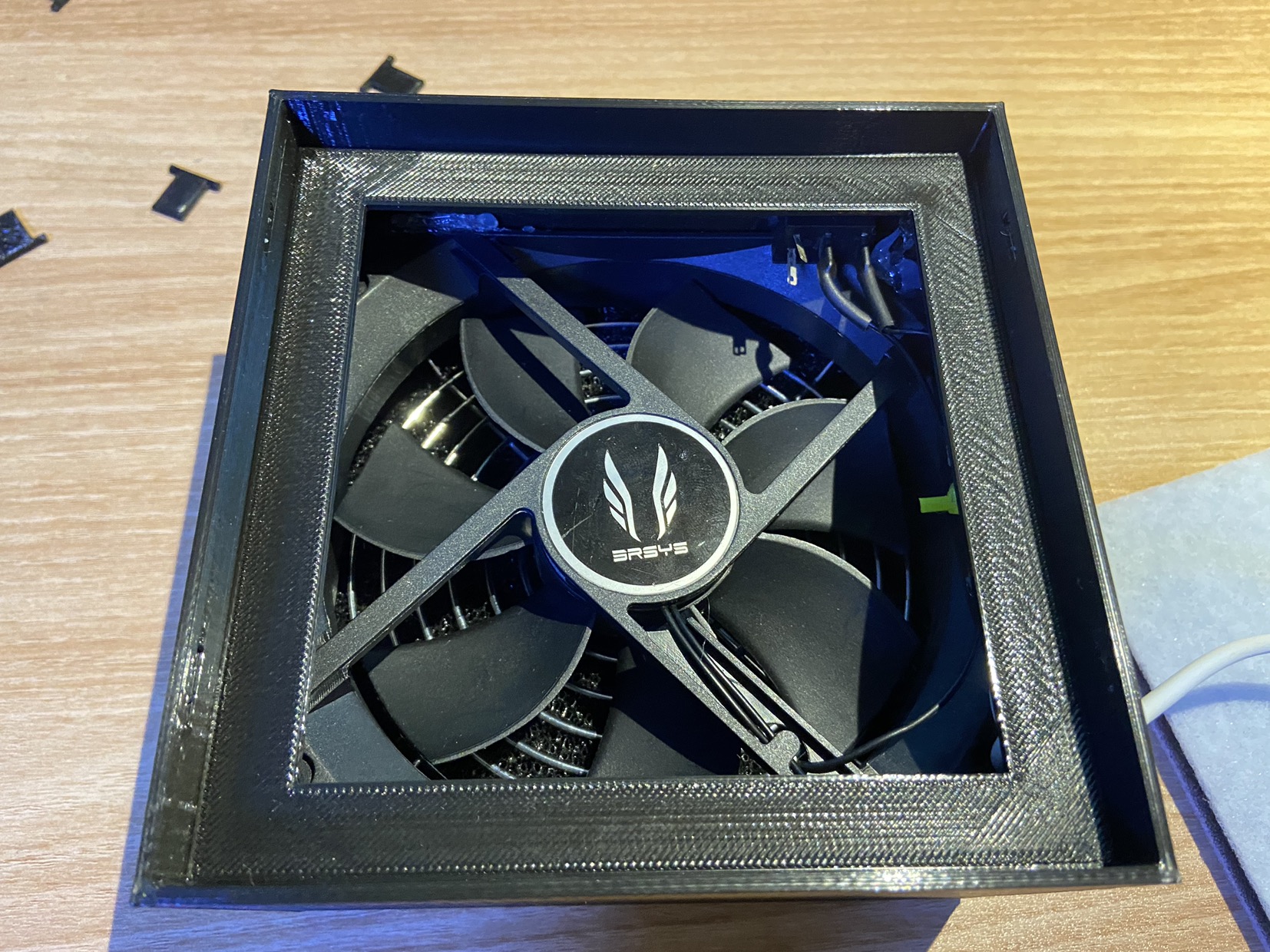

나. 쿨링팬과 철망 장착

바람의 방향이 앞쪽에서 빨아들이는 방향이여야 하므로

철망을 먼저 끼워 필터와 쿨링팬 사이에 공간을 만들어 줍니다.

 그런 다음 쿨링팬을 끼우고 나사를 나사를 조입니다.





네, 맞습니다.

약간의 착오가 있어 나사를 조일 수 없게 됐습니다.

그래서 글루건으로 고정을... ㅎㅎ

나사를 조이는 중에 기둥 2개가 부서져버려서...

결국 2개에 나사를 반쯤 조인 다음 나사에 글루건을 발라 고정시켰습니다.

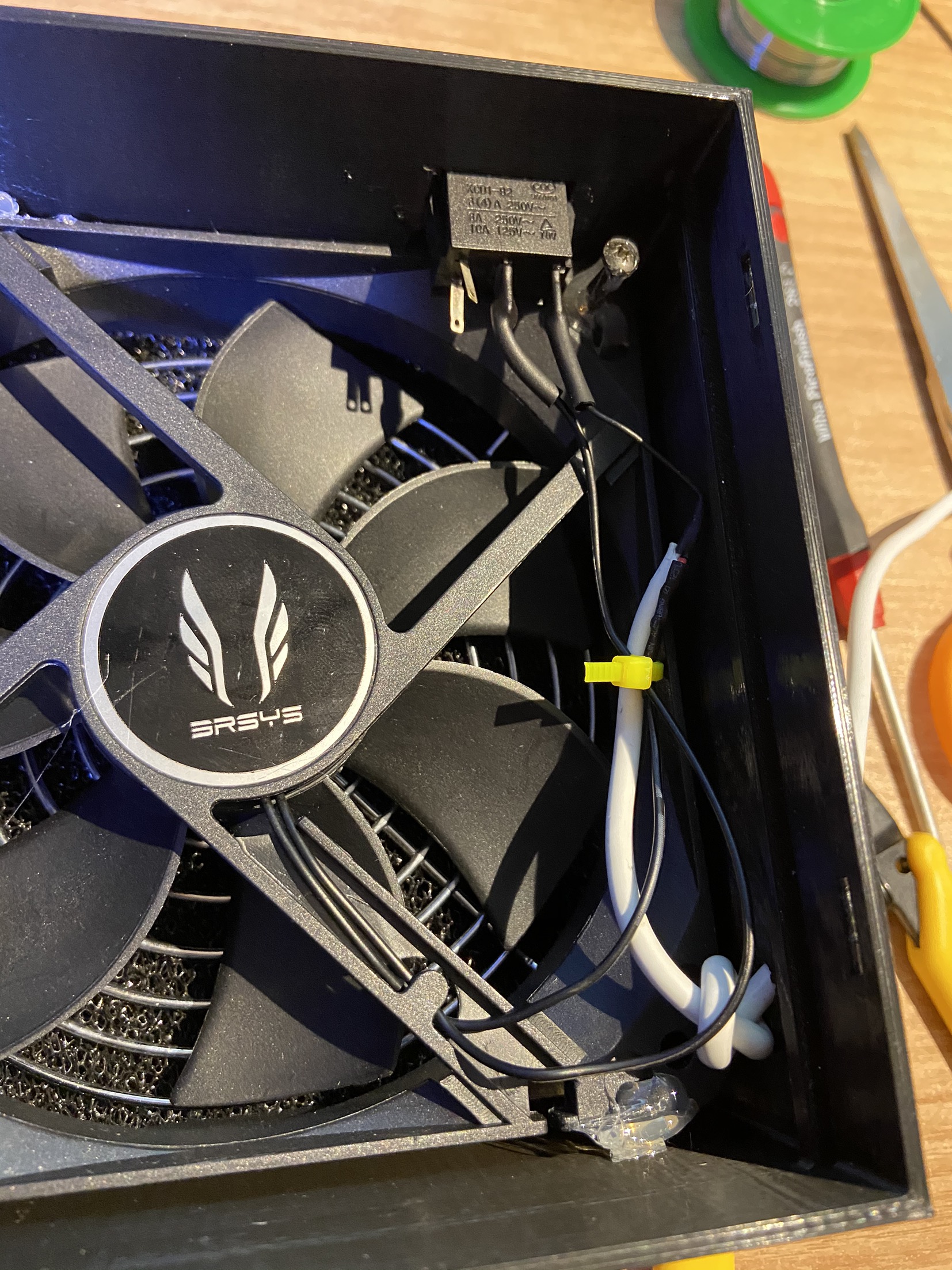

이렇게 쿨링팬이 고정되고 나면 배선 작업을 해줍니다.

특별한 회로나 기능이 없이 끄고 켜는 스위치에만 잘 연결시켜 줍니다.

결선되는 부분은 납땜 작업을 해 단단히 고정시킨 후 수축튜브로 감싸 깔끔하게 마무리를!

그리고 선들이 팬에 걸리지 않게 케이블 타이로 묶고 다시 글루건으로 고정시켜줍니다.

(글루건이 참 좋은 아이템...)



잘 돌아가나 확인해볼까요?





잘 돌아가는군요... :)



이제 마지막으로 뒷쪽 필터를 장착해줍니다.

먼저 프레임을 케이스에 넣고 그 위에 필터를,

그리고 4개의 고정핀을 양 옆에 꼽아 필터를 고정시킵니다.

(필터는 케이스 크기에 맞게 잘라서 사용합니다.)

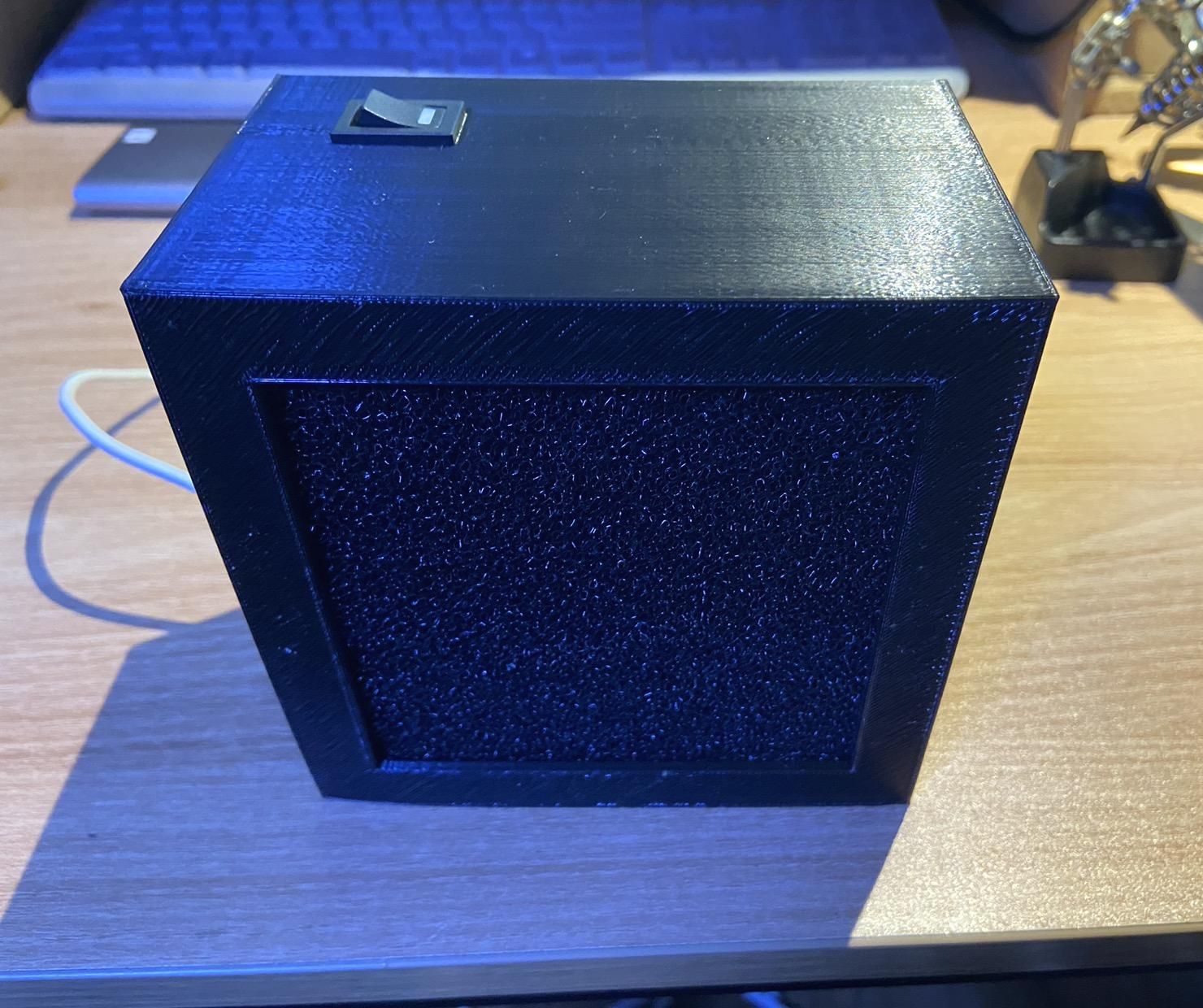

완성!!



그럼 간단한 테스트를 진행하도록 하겠습니다.





하하하.. 생각보다 안빨려들어가죠..?

일단 앞뒤를 모두 막아 공기의 흡입의 저항이 세다보니 생각보다 잘 안빨려들어갑니다.

하지만 가장 근본적인 문제는...

5V 전압을 연결시켰다는 점...12V DC 커넥터가 없어서...

12V 전압으로 작동시킨다면 훨씬 더 흡입이 잘 될 것이라 생각합니다!





오랜만의 업로드 치고 퀄리티가 좋게 나온거 같네요 ㅎㅎ

그럼 다음 포스트를 기대하며!
